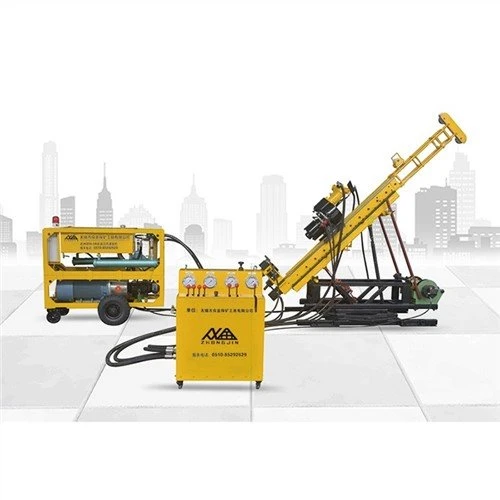

Požeminiai šerdies gręžimo įrenginiai

Prekės aprašymas

ZJKD serijos visiškai hidrauliniai požeminiai šerdies gręžimo įrenginiai yra tinkami žvalgomiesiems gręžiniams kasyklų tuneliuose, taip pat gali būti naudojami žemės paviršiaus šerdies gręžimo, geležinkelių, tunelių, vandens apsaugos, statybos inžinerinių tyrimų ir kitose pramonės šakose. Jo techniniai rodikliai ir patikimas veikimas suteiks jums didelę naudą

Techninės specifikacijos

Modelis		ZJKD75-3A	ZJKD95-1A	ZJKD95-2A	ZJKD95-3A
Taikomas dydis		AQ/BQ/NQ	BQ/NQ/HQ	BQ/NQ/HQ	BQ/NQ/HQ
Variklio vardinė galia (KW)		37	45	55	75
Variklio vardinis greitis (rpm)		1480	1480	1480	1480
Veleno sukimosi greitis (rpm)		370-1500	380-1200	380-1200	380-1200
Maitinimo galvutės tipas		Per veleną	Per veleną	Per veleną	Per veleną
Didžiausias galios galvutės sukimo momentas (Nm)		1200	1200	1700	1700
Ašinė tiekimo jėga (kN)		50	65	65	65
Ašinė traukos jėga (kN)		120	160	160	160
Galios galvos eiga (mm)		1100	1600	1600	1600
Kūno slydimo eiga (mm)		500	700	700	700
Gręžimo kampas		0-360	0-360	0-360	0-360
Sistemos slėgis (Mpa)		25	25	28	32
Gervės vielinio lyno skersmuo (mm)		5	5	5	5
Gervės kėlimo jėga (kN)		8	8	10	12
Kontūro matmenys	Pagrindinis korpusas (mm)	2700x1020x1540	2900x1330x1570	2900x1330x1570	2900x1330x1570
	Maitinimo blokas (mm)	1520X1050x1240	1740x1050x1440	1740x1050x1440	1740x1050x1440
	Valdymo blokas (mm)	1010X690X1150	1010X690X1150	1010X690X1150	1010X690X1150
Svoris	Pagrindinis korpusas (kg)	1345	1400	1500	1500
	Maitinimo blokas (kg)	695	575	950	1103
	Valdymo blokas (kg)	200	200	200	200

Pastaba: pagrindinės įmonės gaminio specifikacijos yra šios: ZJKD95-1A, ZJKD95-2A ir ZJKD95-3visiškai hidrauliniai požeminiai šerdies gręžimo įrenginiai.

GrąžtasPipeVjaudinantisCaliberasDriedėjimasDepth

Gręžimo įrenginio tipas	ZJKD75-3A			ZJKD95-1A			ZJKD95-2A			ZJKD95-3A
	Horizontalus	Žemyn	Aukštyn	Horizontalus	Žemyn	Aukštyn	Horizontalus	Žemyn	Aukštyn	Horizontalus	Žemyn	Aukštyn
AQ (48)	500	600	280
BQ (59)	400	480	220	500	550	300	600	700	350	850	1100	450
NQ (75)	300	350	150	400	450	250	500	600	300	700	800	400
HQ (95)				300	350	200	350	400	250	450	550	330

Pagrindinės funkcijos

* Varomas variklio alyvos siurblio, variklis dirba, o alyvos cilindras traukiamas be bokštelio;
* Požeminių šerdinių gręžimo įrenginių sukimosi, padavimo, traukimo ir suspaudimo darbo sistemos yra varomos hidrauliškai, darbas yra stabilus;
* Požeminių gręžimo įrenginių gręžimo greitis yra greitas, pasvirimo kampo gręžimas gali būti atliekamas bet kuria kryptimi ir padėtimi, o pritaikomumas yra stiprus.
* Priimkite V tipo kreipiamąjį bėgelį, velenas yra geros kokybės.
* Lengva valdyti, galima išardyti, lengva nešiotis.

Pagrindinės gręžimo įrangos dalys

	Energijos vienetas Visi maitinimo bloko įrenginiai yra sumontuoti ant vežimėlis su ratais. Tai lengva perkelti, ir tai taip pat gali būti montuojamas tam tikru atstumu nuo pagrindinė mašina. Maitinimo blokas įrengtas su didelės galios varikliu, dvigubu siurbliu (pagrindinis siurblys maitina sukamąjį įtaisą, o pagalbinis siurblys tiekia pašarus cilindras), alyvos filtras, alyvos aušintuvas, vadovas kuro siurblys ir elektrinis valdymo blokas.
Pagrindinis korpusas Pagrindinę dalį daugiausia sudaro pašarai rėmas, sukimosi blokas, strypo laikiklis, kolona, cilindras ir kiti komponentai. Jį galima lengvai išardyti ir sumontuoti. Dėl stovų naudojimo, galima gręžti įvairiais kampais nuo 0 laipsnio iki 360 laipsnių pasiektas kelyje.
	Kontrolės skydelis Valdymo skydelis yra paprasto dizaino ir lengvai valdomas. Darbuotojui tereikia atsiųsti ir gauti gręžimo vamzdį ir valdyti valdiklį rankena, ir visi gręžimo darbai gali būti atlikti; jis gali realizuoti automatinį šėrimą, o maitinimo jėgą ir šėrimo greitį galima valdyti valia; griebtuvas ir gręžimo vamzdžio spaustukas gali valdomas Turėtojas veikia sinchroniškai, o gręžimo vamzdį galima lengvai pakrauti ir iškraunama be veržliarakčio, o prietaisų skydelyje rodomas sistemos slėgis. Maitinimo jėga ir praplovimo vandens slėgis labai pagerėja gręžimo efektyvumas.
